การทดสอบพุกฝังยึดคอนกรีต

เพื่อประเมินคุณภาพการติดตั้งและพื้นฐานการออกแบบที่มีประสิทธิภาพ

กำลังต้านทานเพื่อการออกแบบและการทดสอบคุณภาพการติดตั้งสำหรับการก่อสร้างหายไปจากเอกสารทางเทคนิคที่คุณใช้หรือไม่หรือคุณกำลังมองหาเอกสารยืนยันการรับกำลังเพื่อเป็นส่วนหนึ่งของเอกสารคุณภาพการติดตั้ง? ให้บริการทดสอบพุกฝังยึดคอนกรีตของ Hilti ช่วยคุณประเมินคุณภาพการติดตั้งหรือประเมินแรงต้านทานที่ไม่ทราบเพื่อเป็นพื้นฐานสำหรับการทำงานของคุณ

Why Hilti for on-site testing of anchors and rebar?

ผลการทดสอบที่แม่นยำอย่างละเอียด

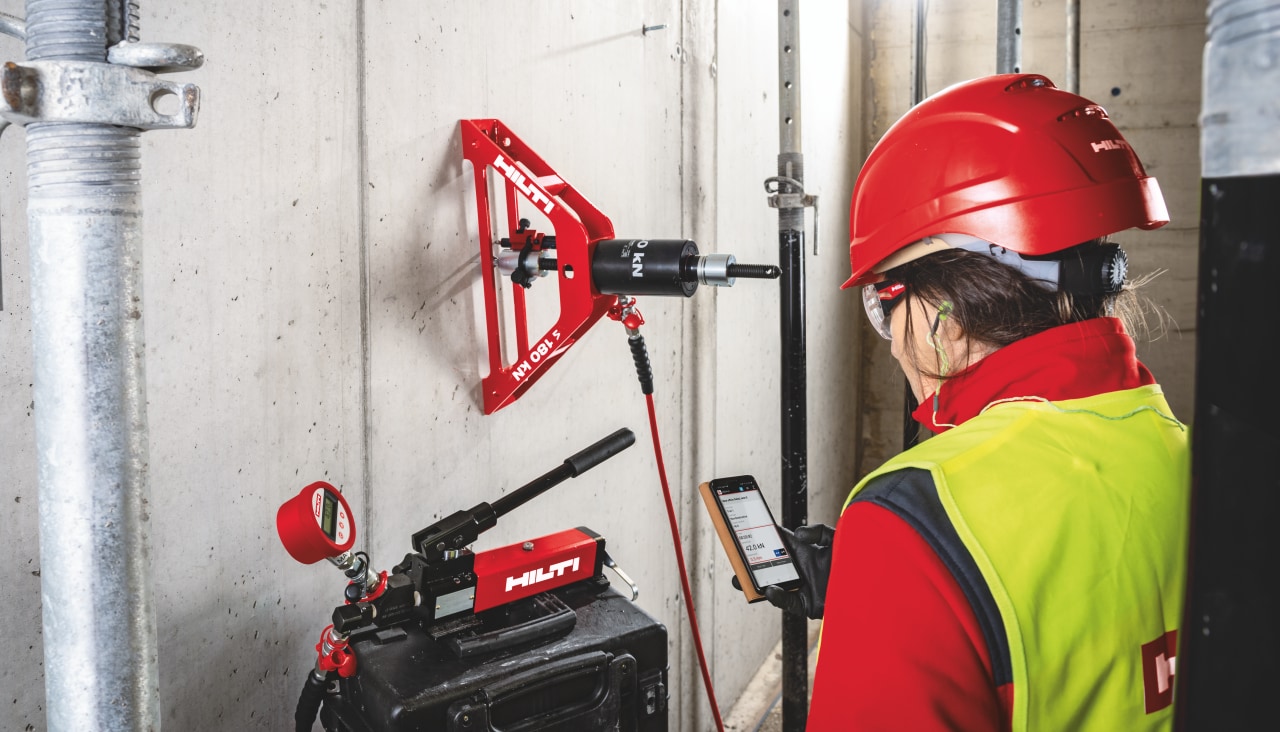

อุปกรณ์ทดสอบพุกของเราจะถ่ายโอนการอ่าน รวมถึงกราฟโหลดเทียบกับกราฟการเคลื่อนตัวของจุดยึด ไปยังซอฟต์แวร์ที่เราใช้ในการสร้างรายงานการทดสอบโดยตรง ซึ่งช่วยลดข้อผิดพลาดจากคน

ดำเนินการโดยจากผู้เชี่ยวชาญจากทีมวิศวกรของเรา

เราได้พัฒนาแนวทางการทดสอบพุกที่เข้มงวดและเป็นระบบ ซึ่งดำเนินการโดยทีมวิศวกรที่ผ่านการฝึกอบรมมาอย่างดี ซึ่งจะช่วยหลีกเลี่ยงข้อผิดพลาดในการทดสอบทั่วไป

ครอบคลุมการใช้งานพุกเกือบทั้งหมด

เช่นเดียวกับที่เรานำเสนอพุกสำหรับการใช้งานแทบทุกประเภท เรามีการทดสอบพุกสำหรับการก่อสร้างในชีวิตประจำวันและงานวิศวกรรมที่มีความเชี่ยวชาญสูง

ครอบคลุมกฎหมายและข้อบังคับของประเทศไทย

ขอบเขตทางเทคนิคของเราครอบคลุมถึงกฎหมายและข้อบังคับของอาคารทั่วโลก ติดต่อวิศวกรภาคสนามหรือฝ่ายขายที่ดูแลคุณเพื่อขอข้อมูลเพิ่มเติม

FAQS: resistance determination testing

What is included in the determination of resistance test report?

The resistance determination testing report includes:

  • Customer and jobsite information
  • Fastener and base material information
  • Installation and test equipment information


Test information and test results

  • Load and displacement values
  • Load versus time and load versus displacement graph
  • Test pictures and comments per trial


Displacement measurement enables plausibility checks based on the load versus displacement relationship. It helps to ensure a more reliable assessment of tests regarding consistency and predictability of anchor behavior.

  • Comparison of test trials within the same series
  • Comparison of destructive or failed test trials with typical failure curves

What is included in the optional determination of resistance evaluation report?

The optional evaluation report includes calculated design resistance based on:

  • EOTA TR
  • British Standard
  • DIBt TR (Germany)
  • SIA (Switzerland)
  • CISMA (France)
  • STO (Russia)

How do we perform tests to determine design resistance?

There are two types of test – destructive and non-destructive.

Destructive tests

If the following criteria apply, destructive tests are the right choice:

  • Damage to the base material can be accepted
  • Base material is relatively homogeneous
  • You aim to achieve the maximal achievable resistance

Destructive tests are tensile and/or shear tests up to the ultimate load of the anchor.

The minimum number of test trials is based on the chosen testing and evaluation method. Usually between 5 and 15 test trials are needed for a proper evaluation.

Statistical or simplified evaluation according to the chosen evaluation method.


Non-destructive tests

If the following criteria apply, non-destructive tests are the right choice:

  • Damages to the base material must be avoided
  • Base material is relatively inhomogeneous
  • You don't need to achieve the maximal achievable resistance

Non-destructive tests are tensile and/or shear proof tests to a predefined test load.

The minimum number of test trials is based on the chosen testing and evaluation method. Usually between 5 and 15 test trials are needed for a proper evaluation.

Calculated test load and simplified evaluation according to the chosen evaluation method.



FAQs: Installation quality testing service

What is included in the anchor installation quality test report?

The test report includes:

  • Customer and jobsite information
  • Fastener and base material information
  • Installation and test equipment information
  • Test information and test results:
    - Load and displacement values
    - Load versus time and load versus displacement graph
    - Test pictures and comments per trial

Displacement measurement enables plausibility checks based on the load versus displacement relationship. It helps to ensure a more reliable assessment of tests regarding consistency and predictability of anchor behavior.

  • Comparison of test trials within the same test series
  • Comparison of failed test trials with typical failure curves

What is included in the optional anchor installation quality evaluation report?

The optional evaluation report includes documentation of test load calculation based on:

  • British Standard
  • SIA (Switzerland)

How do we perform anchor and rebar installation quality tests?

Tests to validate installation quality are tensile proof tests to a predefined test load that is not supposed to damage the fastening and the base material.

The minimum number of test trials is based on the chosen testing and evaluation method:

  • Usually 2.5% or 5% of all fasteners in an application
  • Minimum 3 test trials

Calculated test load and acceptance criteria according to the chosen testing and evaluation method.
